Армстронг направляющие

Подвесная система Armstrong собирается из нескольких типов профиля, и направляющие здесь — это базовый несущий элемент. Именно на них опирается вся конструкция: от геометрии каркаса зависит, лягут ли кассеты 600×600 мм ровно, без зазоров и «ступенек» на стыках.

Стандартная схема — система Т-24. В ней различают несущий (основной) профиль, который задаёт длину ряда, и поперечный, соединяющий ряды между собой. Плиты укладываются в готовые ячейки 600×600 мм, а часть ячеек отводится под светильники и вентиляционные решётки.

Направляющие поставляются отрезками фиксированной длины с уже готовыми замками на концах. Замок обеспечивает жёсткое соединение в линию и одновременно служит точкой стыковки поперечин. Поэтому при закупке важно брать профиль одной системы — иначе замки могут не совпасть.

Отдельно считаются подвесы, соединительные элементы и пристенный уголок. Направляющая без подвесов не держит нагрузку: шаг подвесов задаёт проектировщик, и его нельзя увеличивать произвольно, иначе каркас начнёт «играть» под собственным весом.

Если вы не уверены, какой профиль нужен под ваш объект, менеджер поможет сопоставить площадь, шаг подвесов и количество светильников — по телефону 8 495 211 66 72, пн-вс 9:00-20:00.

• Несущий профиль Т-24 — задаёт длину ряда и несёт основную нагрузку
• Поперечный профиль — связывает ряды и формирует ячейку 600×600 мм
• Замковые соединения на концах направляющих — для стыковки в линию
• Подвесы с регулировкой по высоте — выставляют горизонт каркаса
• Пристенный уголок — опора для крайних рядов у стен
• Крепёж и соединители — по расчёту, а не «на глаз»

Направляющие системы Armstrong выпускаются отрезками стандартной длины, и это удобно: меньше стыков — ровнее линия каркаса. При раскладке важно заранее посчитать, как лягут ряды относительно стен и колонн, чтобы подрезка кассет была симметричной.

Ширина полки профиля влияет на то, насколько плотно плита садится в ячейку. Слишком тонкий или деформированный профиль даёт щели и «волну» на потолке, поэтому при приёмке стоит проверять геометрию отрезков, а не только количество.

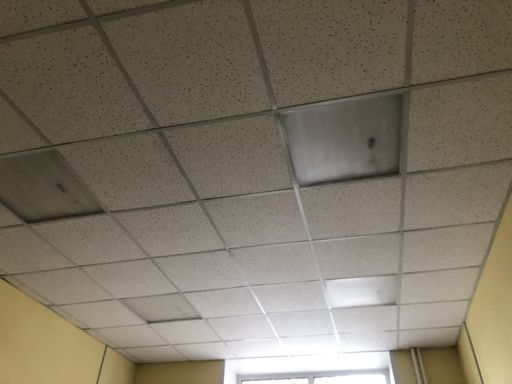

Цена зависит от типа профиля, толщины металла и объёма партии. На больших площадях разница между позициями ощутима, поэтому мы считаем смету по фактической раскладке, а не по усреднённой норме на квадратный метр.

Точные характеристики под конкретную поставку уточняйте у менеджера: партии профиля могут отличаться по толщине металла и длине отрезков. Ниже — ориентировочная таблица для планирования.

• Длина отрезка — стандартная, под раскладку ряда
• Ширина полки — под кассету 600×600 мм
• Толщина металла — влияет на жёсткость каркаса
• Тип замка — должен совпадать у всех элементов системы
• Цена — зависит от объёма партии и позиции профиля
• Наличие — уточняйте перед выездом замерщика

Вопрос: Почему после монтажа видны щели между кассетой и направляющей? Ответ: Чаще всего профиль уложен с перекосом или замок не дожат до конца. Проверьте горизонт по уровню и плотность стыков — обычно достаточно поправить подвесы и дожать соединения.

Вопрос: Каркас «играет» при ходьбе по этажу выше — это нормально? Ответ: Небольшая подвижность допустима, но заметное колебание говорит о завышенном шаге подвесов или слабом крепеже к перекрытию. Шаг подвесов нужно пересчитать по нагрузке, а не увеличивать «для экономии».

Вопрос: Можно ли смешивать направляющие разных систем в одном потолке? Ответ: Нет, замки и геометрия полки могут не совпасть, и ячейка 600×600 мм не соберётся ровно. Берите профиль одной системы на весь объект, включая доборы.

Вопрос: Что делать, если направляющая пришла с замятием полки? Ответ: Такой отрезок не стоит ставить в линию — он даст «волну» на потолке. Отложите его на подрезку или замените, а приёмку партии делайте до начала монтажа.

• Щели на стыках — проверить горизонт и замки
• Подвижность каркаса — пересчитать шаг подвесов
• Несовпадение замков — не смешивать системы
• Замятая полка — не ставить в чистовую линию
• Провис у светильника — усилить каркас в этой зоне
• Перекос у стены — выровнять пристенный уголок

Направляющие — длинномерный груз, и это главное, что нужно учесть при доставке. Отрезки перевозят в жёсткой упаковке, без перегибов: даже небольшое замятие полки потом скажется на ровности потолка.

Мы работаем по Москве и Московской области, поэтому доставку планируем вместе с графиком монтажа. Нет смысла везти профиль на объект, где ещё не готово перекрытие под подвесы или не смонтированы коммуникации.

На объектах с ограниченным доступом — узкие лестницы, лифты с низким проёмом — длинномер иногда удобнее занести частями и собрать на месте. Это нужно продумать заранее, чтобы не повредить профиль при подъёме.

Приёмку партии делайте в день доставки: пересчитайте позиции по накладной и осмотрите полки на замятия. Так спорные отрезки можно сразу отложить на подрезку, а не обнаружить проблему в разгар монтажа.

Уточнить сроки и условия доставки под ваш адрес можно по телефону 8 495 211 66 72 — менеджер сориентирует по графику и объёму.

• Длинномер — перевозить без перегибов, в жёсткой упаковке
• Доставку синхронизировать с готовностью объекта
• Узкие проёмы — предусмотреть занос частями
• Приёмка в день доставки — пересчёт и осмотр полок
• Хранение на объекте — на ровном основании, не под нагрузкой
• Разгрузка — без сбрасывания и волочения по полу

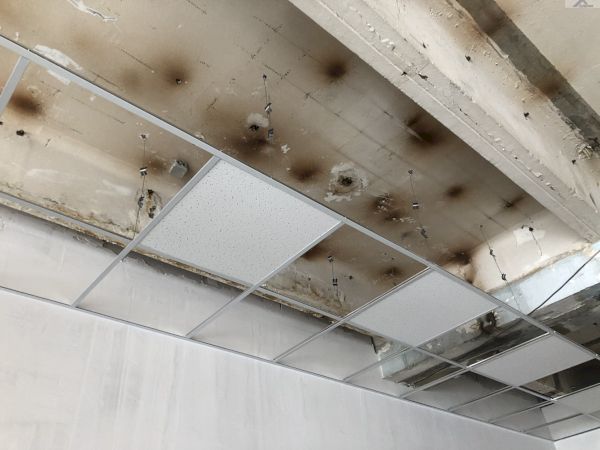

До сборки каркаса нужно понять, что уйдёт в запотолочное пространство. Кабели, воздуховоды, трубы и крепления светильников монтируются раньше направляющих — потом доступ к ним будет только через подъём кассет.

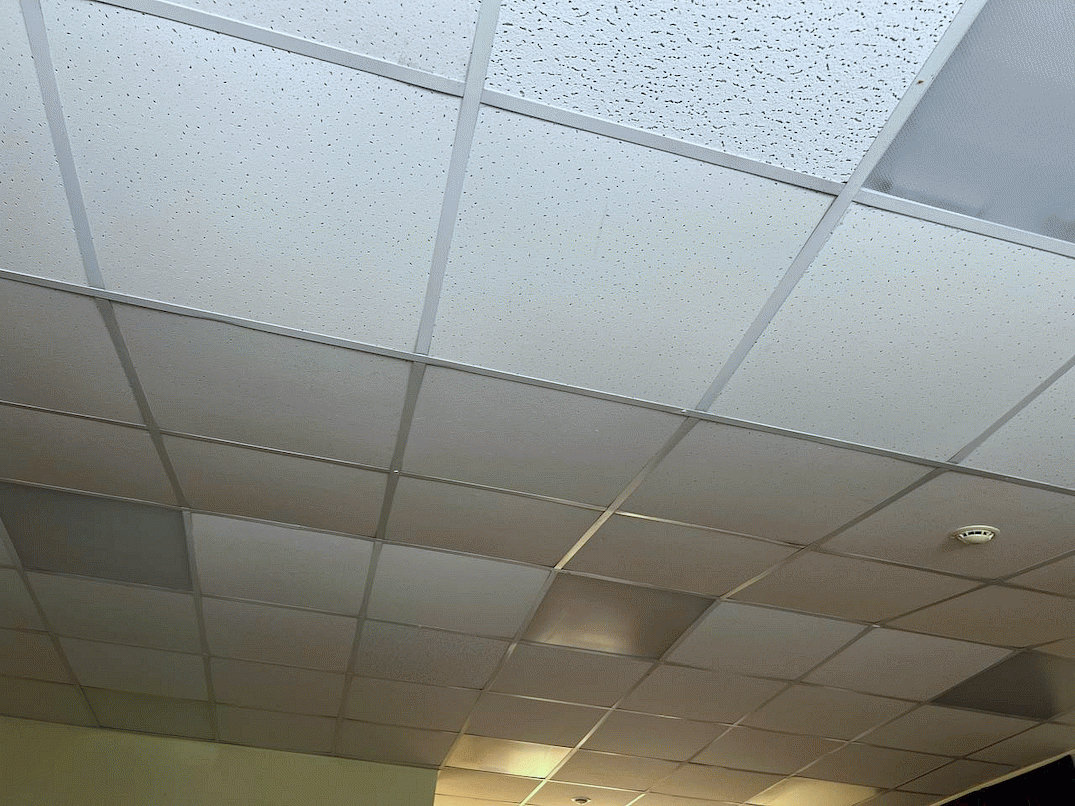

Светильники в системе Armstrong встают прямо в ячейку 600×600 мм, поэтому их расположение закладывается в раскладку заранее. Если светильник тяжелее стандартного, под него усиливают каркас отдельными подвесами.

Вентиляционные решётки и датчики тоже занимают ячейки. Их лучше привязать к той же сетке 600×600, чтобы не резать кассеты и не нарушать рисунок потолка.

Отдельный момент — ревизионный доступ. Там, где стоит оборудование, требующее обслуживания, оставляют люк или съёмную кассету, и это закладывается до монтажа направляющих.

Ниже — короткий чек-лист, по которому удобно пройтись перед сборкой каркаса. Если что-то вызывает сомнения, замерщик подскажет на месте.

• Развести кабели и слаботочку до монтажа каркаса
• Смонтировать воздуховоды и трубы в запотолочном пространстве
• Согласовать раскладку светильников по сетке 600×600 мм
• Усилить каркас под тяжёлое оборудование
• Предусмотреть ревизионные люки и съёмные кассеты
• Проверить высотные отметки под подвесы до сборки
