Армстронг крепление

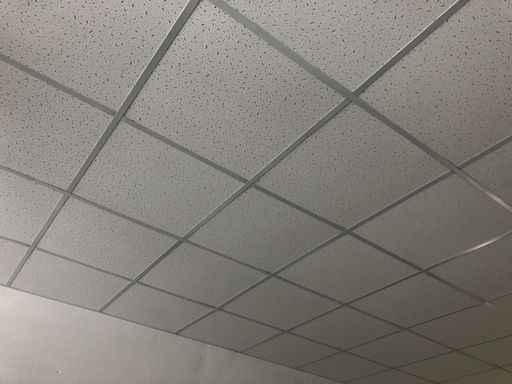

Каркас потолка Armstrong держится не на плитах, а на подвесах и профиле Т-24. Именно эти элементы скрыты от глаз после сдачи, и именно от них зависит ровность плоскости.

Шаг подвесов подбирают по проекту, но на практике важно не реже, чем указано в инструкции производителя системы. Каждое крепление должно работать на растяжение, а не на изгиб.

Дюбель-гвозди и анкеры забивают строго перпендикулярно основанию — перекос приводит к тому, что несущий профиль уходит из уровня через несколько недель.

Стыки несущего и поперечного профиля фиксируют замками до щелчка: незакрытый замок даёт провал плиты в ячейке и видимую щель по всей линии.

После монтажа каркаса до укладки плит делают контрольную протяжку уровня по диагоналям помещения — это самый быстрый способ поймать перекос.

• Проверьте шаг подвесов по проекту, а не «на глазок».
• Убедитесь, что каждый подвес закреплён в несущем основании, а не в пустоте.
• Проконтролируйте защёлкивание замков Т-24 на всех стыках.
• Сделайте замер диагоналей после сборки каркаса.
• Зафиксируйте пристенный уголок по всему периметру, без разрывов.

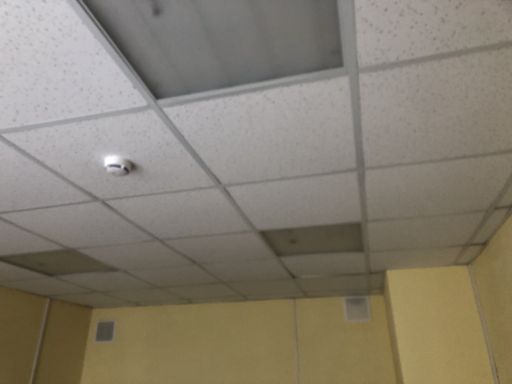

В офисах, школах и торговых центрах запотолочное пространство используют для разводки вентиляции. Каркас Armstrong не должен перекрывать доступ к воздуховодам и диффузорам.

Если решётки встраивают в ячейку вместо плиты, под них ставят дополнительные подвесы — вес элемента не должен ложиться только на профиль Т-24.

Приточные и вытяжные диффузоры располагают так, чтобы поток не бил напрямую в соседнюю плиту: это вызывает вибрацию и со временем ослабляет крепление.

В помещениях с активной вентиляцией стоит заложить ревизионные люки в потолке — иначе при обслуживании придётся разбирать часть каркаса.

• Согласуйте схему воздуховодов до монтажа каркаса.
• Усильте подвесы под встроенные вентиляционные решётки.
• Разведите приток и вытяжку так, чтобы потоки не пересекались над рабочими местами.
• Предусмотрите люки доступа к запорной арматуре и фильтрам.
• Проверьте, что диффузоры не упираются в подвесы при монтаже.

Кассетные плиты Armstrong чувствительны к влажности в помещении: при постоянной сырости кромка разбухает и перестаёт держаться в профиле.

Металлический каркас ведёт себя стабильнее, но при перепадах температуры возможны линейные деформации. Это учитывают при длинных пролётах — оставляют компенсационные зазоры у стен.

Крепление к бетонному перекрытию и к металлическому основанию отличается: во втором случае применяют саморезы по металлу с соответствующей нарезкой.

Если в помещении возможна протечка сверху, подвесную систему стоит монтировать с уклоном к дренажу или предусмотреть аварийный слив — иначе вода соберётся на плитах и обрушит ячейку.

Перед монтажом убедитесь, что помещение просохло после штукатурных работ: влажный воздух в первые недели портит кромку плит.

• Проверьте влажность основания и воздуха перед укладкой плит.
• Оставьте зазоры у стен на температурное расширение профиля.
• Подберите тип крепежа под материал перекрытия.
• Не монтируйте каркас до окончания «мокрых» работ.
• Уточните у менеджера допустимые условия эксплуатации под ваш объект.

До монтажа каркаса все скрытые коммуникации должны быть разведены и испытаны. Переделывать их после сборки потолка дороже и дольше.

Кабельные трассы укладывают в лотки или гофру и крепят к перекрытию независимо от подвесов — они не должны висеть на профиле Т-24.

Точки подключения светильников и датчиков выводят в проектное положение заранее: после укладки плит менять схему сложно.

Ревизионные люки ставят в местах, где есть запорная арматура, фильтры или узлы, требующие обслуживания.

Перед закрытием потолка делают фотофиксацию скрытых работ — это помогает при последующем ремонте.

• Завершите разводку электрики, слаботочки и вентиляции до сборки каркаса.
• Закрепите кабельные трассы к перекрытию, а не к подвесам.
• Выведите точки подключения точно по проекту освещения.
• Продумайте люки доступа к инженерным узлам.
• Сделайте фото скрытых работ перед укладкой плит.

Самая частая ошибка — экономия на подвесах. Редкий шаг крепления даёт провис, который заметен уже через пару месяцев эксплуатации.

Вторая по частоте — монтаж каркаса без проверки геометрии помещения. Кривые стены не компенсируют пристенным уголком, плиты встают с зазорами.

Третья — крепление подвесов в пустотелый или рыхлый материал без подходящего дюбеля. Нагрузка выдавливает крепёж, и профиль уходит вниз.

Ещё одна типичная ситуация — светильники и диффузоры вешают на профиль Т-24 без дополнительных подвесов. Ячейка деформируется, плита перекашивается.

И наконец, монтаж во влажном помещении: кромка плит набирает влагу и перестаёт держаться в профиле.

• Не увеличивайте шаг подвесов ради экономии.
• Проверьте геометрию стен и углов до разметки.
• Подберите дюбель под материал перекрытия.
• Усильте каркас под каждый тяжёлый встроенный элемент.
• Не монтируйте плиты до завершения «мокрых» процессов.

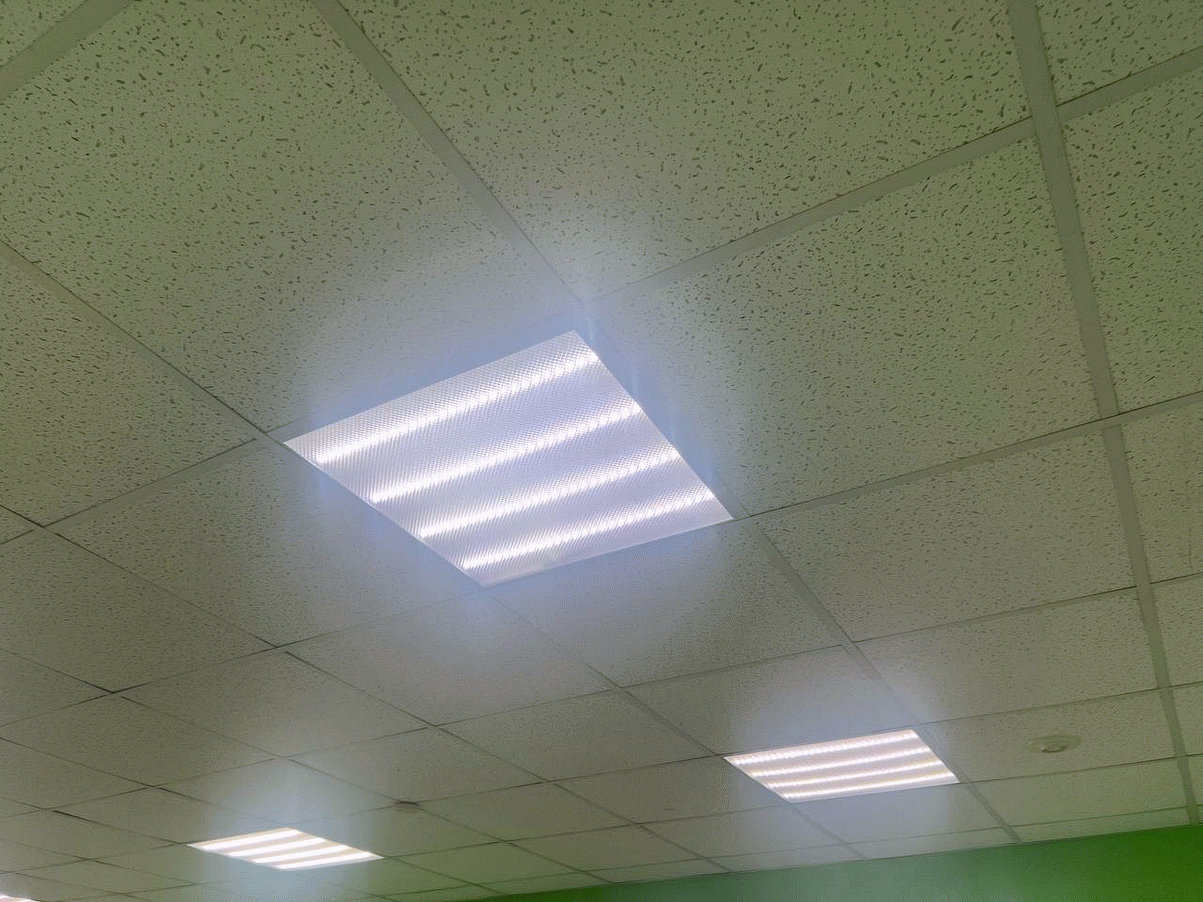

Для офисов, школ и торговых центров светильники чаще всего встраивают прямо в ячейки 600×600 мм — это удобно и по раскладке, и по обслуживанию.

Тип и мощность светильников подбирают по проекту освещения. Точные нормы освещённости для конкретного помещения уточните у проектировщика или менеджера.

Вес светильника не должен держаться только на профиле Т-24: под каждый прибор ставят отдельные подвесы к перекрытию.

Провода к светильникам прокладывают в гофре или лотке с запасом на обслуживание — натянутый кабель мешает замене прибора.

Если планируется замена светильников в будущем, оставляйте к ним доступ через подъём плиты, а не через демонтаж каркаса.

• Уточните нормы освещённости для типа помещения у проектировщика.
• Заложите отдельные подвесы под каждый светильник.
• Прокладывайте кабель с запасом длины для обслуживания.
• Согласуйте раскладку светильников с модулем 600×600 мм.
• Предусмотрите удобный доступ к приборам для замены.

Перед монтажом Armstrong помещение должно быть освобождено от лишнего: это ускоряет работу и снижает риск повреждения плит.

Все «мокрые» процессы — штукатурка, стяжка, покраска — завершают до сборки каркаса. Влажный воздух портит кромку кассет.

Стены и углы проверяют по уровню: перекосы компенсируют разметкой, а не силой при монтаже.

Электрику и вентиляцию разводят и испытывают заранее, точки подключения выводят по проекту.

Пол укрывают, а зону монтажа обозначают — так проще сохранить чистоту и не повредить покрытие.

• Освободите помещение от мебели и техники.
• Завершите все «мокрые» работы и дайте помещению просохнуть.
• Проверьте геометрию стен и углов.
• Завершите разводку и испытания коммуникаций.
• Укройте пол и обозначьте рабочую зону.

Работа идёт по понятной последовательности: замер, разметка, сборка каркаса, укладка плит и финальная проверка. Каждый этап влияет на итоговую ровность потолка.

На замере фиксируют размеры, высоту, расположение коммуникаций и светильников. По этим данным считают раскладку и количество материалов.

Каркас собирают с контролем уровня и диагоналей. Подвесы ставят с проектным шагом, замки Т-24 закрывают до щелчка.

Плиты укладывают после проверки каркаса и фотофиксации скрытых работ. Встроенные элементы — светильники, диффузоры, люки — усиливают отдельными подвесами.

После монтажа делают протяжку уровня, убирают помещение и передают объект с гарантией на монтаж 3 года.

• Замер и расчёт раскладки.
• Разметка уровня и точек крепления.
• Сборка каркаса Т-24 с проверкой диагоналей.
• Монтаж встроенных элементов с усилением подвесов.
• Укладка плит, контроль уровня и уборка.
