Как рассчитать потолок армстронг

Система Armstrong — это модульный каркас Т-24 с кассетами 600×600 мм. Расчёт такого потолка отличается от расчёта натяжного полотна или реечной конструкции: здесь важна не площадь в чистом виде, а геометрия помещения и кратность модуля. Если стена 3,7 м, а шаг профиля 600 мм, останутся подрезки — их количество напрямую влияет на закупку плит и на внешний вид.

По сравнению с натяжным потолком армстронг проигрывает в герметичности и скорости монтажа, но выигрывает в ремонтопригодности. Одна повреждённая плита меняется за пару минут без демонтажа всего полотна. Зато натяжной потолок не требует запаса по высоте: у Armstrong от базового перекрытия до плоскости плит уходит минимум 100–120 мм с учётом подвесов и профиля.

Реечные и гипсокартонные системы дают больше свободы в дизайне, но кассетный потолок удобнее для инженерных коммуникаций. Светильники, датчики, диффузоры вентиляции встают прямо в ячейки, доступ к запотолочному пространству открыт. Для офисов, школ и торговых центров это часто решающий аргумент.

Когда Armstrong не подходит: низкие потолки до 2,5 м, помещения с высокой влажностью без специальных плит, жилые спальни с требованием к акустическому комфорту. В таких случаях расчёт армстронга теряет смысл — выгоднее рассмотреть другие системы. Если сомневаетесь, замерщик бесплатно оценит высоту и геометрию и подскажет альтернативу.

• Плюс: быстрый доступ к коммуникациям и замена плит поштучно.
• Плюс: стандартный модуль 600×600 упрощает расчёт и закупку.
• Плюс: встроенные светильники и вентиляция без переделки каркаса.
• Минус: требует запаса высоты 100–120 мм от перекрытия.
• Минус: подрезки по краям при некратной геометрии помещения.
• Минус: ограниченная влагостойкость обычных плит без спецсерии.

Чтобы посчитать потолок армстронг, нужен не только калькулятор. Сначала снимают фактические размеры помещения: длину, ширину, высоту, проверяют диагонали и перепады базового перекрытия. От этих цифр зависит количество направляющих, подвесов и длина подвесной проволоки. Ошибка в 5–10 см по диагонали даст заметный перекос каркаса.

Основной набор для расчёта и монтажа: рулетка, лазерный или пузырьковый уровень, шуруповёрт, перфоратор, ножницы по металлу, шнур для отбивки линии горизонта. Для крепления подвесов нужны анкеры или дюбели, для профиля — соединительные элементы системы Т-24. Плиты и профиль считают по площади с запасом на подрезку.

Расчёт ведут по ячейкам: количество несущих профилей зависит от шага 600 мм, поперечных — от длины ряда. Направляющий профиль идёт по периметру, его длина равна периметру помещения плюс запас на стыки. Подвесы ставят с шагом, рекомендованным производителем системы, обычно не реже чем через 900–1200 мм.

Запас на подрезку и бой закладывают отдельно: для плит это обычно 5–10%, для профиля — 5%. Если помещение сложной формы с нишами и колоннами, запас увеличивают. Точные нормы расхода под конкретную систему уточните у менеджера — они зависят от партии и типа профиля.

• Рулетка и лазерный уровень для замеров и отбивки горизонта.
• Перфоратор и шуруповёрт для крепления подвесов и профиля.
• Ножницы по металлу для подрезки профиля Т-24.
• Анкеры или дюбели под вес каркаса и плит.
• Соединители и подвесы системы в расчёте на каждую ячейку.
• Запас плит 5–10% и профиля около 5% на подрезку.

Расчёт армстронга неразрывно связан с выбором плит. Обычные кассеты подходят для сухих офисных и учебных помещений, влагостойкие — для санузлов, кухонь и зон с повышенной влажностью. От типа плиты зависит не только цена, но и вес, а значит, нагрузка на каркас и количество подвесов.

При подборе материалов запрашивайте у поставщика документы на партию. Это может быть сертификат соответствия или декларация, гигиеническое заключение для плит, применяемых в детских и медицинских учреждениях. Конкретный перечень зависит от производителя и области применения — уточняйте у менеджера перед закупкой.

Для помещений с требованиями по пожарной безопасности важны показатели горючести и дымообразования плит. Мы не приводим классы и цифры без привязки к конкретной серии: они различаются. Если объект подлежит надзорным требованиям, подбирайте плиты по проекту и согласовывайте с ответственным за пожарную безопасность.

Вес квадратного метра готового потолка складывается из плит, профиля и подвесов. Для расчёта крепежа это ключевая цифра: чем тяжелее плита, тем чаще ставят подвесы. Экономия на крепеже здесь недопустима — каркас должен держать нагрузку с запасом, особенно в проходных зонах торговых центров.

• Сухие помещения — стандартные кассетные плиты.
• Влажные зоны — влагостойкие плиты и защитный профиль.
• Детские и медучреждения — документы на гигиенические показатели.
• Пожарные требования — подбор по проекту, без самодеятельности.
• Тяжёлые плиты — увеличенное число подвесов на ячейку.
• Проверка партии — сертификаты или декларации у поставщика.

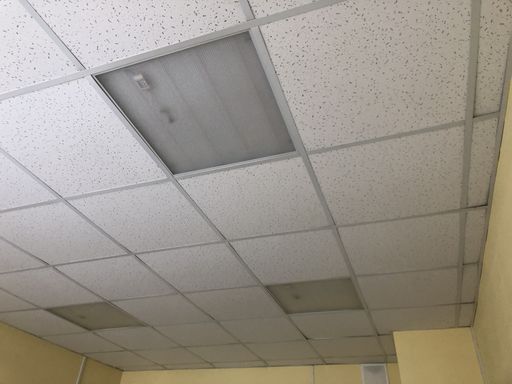

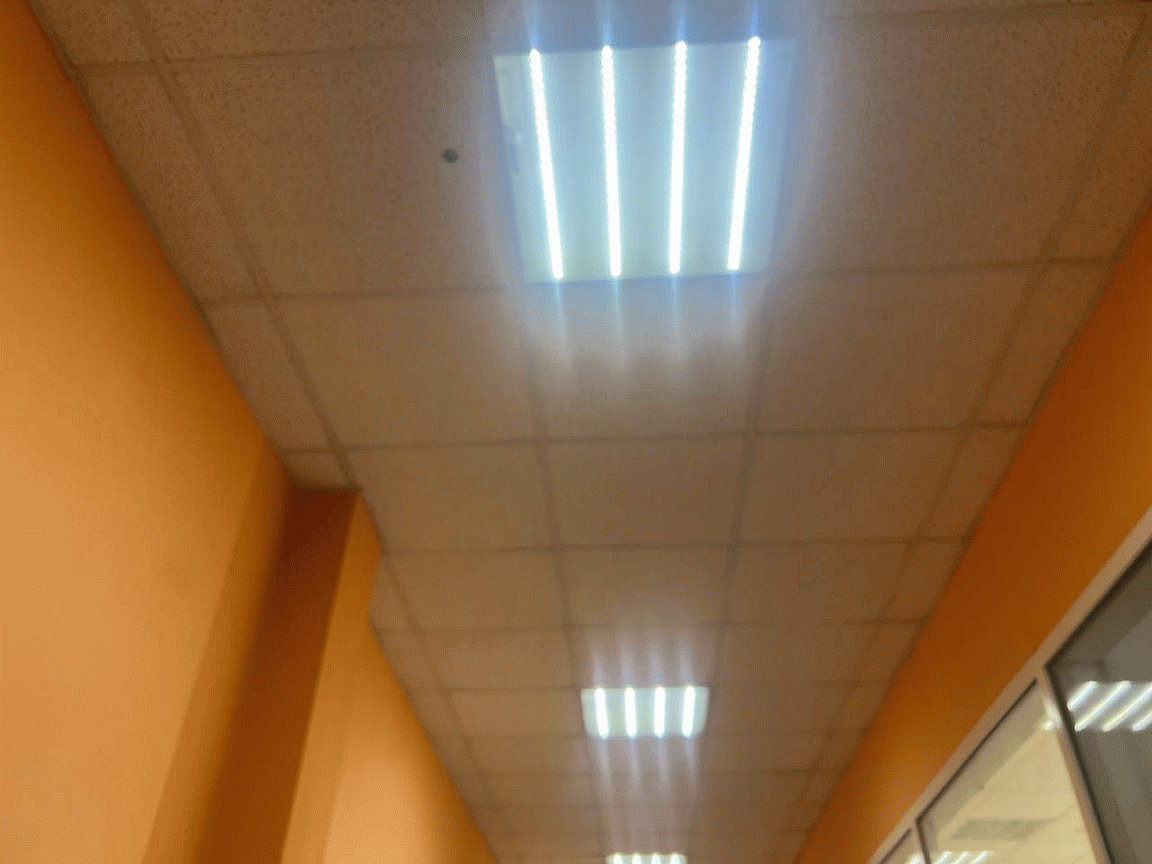

Светильники в системе Armstrong встраиваются прямо в ячейки 600×600 мм. Это удобно: не нужно резать плиту, достаточно снять её и поставить осветительный прибор. При расчёте потолка заранее определяют число и расположение светильников, чтобы они попадали в модуль, а не на профиль. Сдвиг на 10–15 см уже нарушает раскладку.

Вентиляционные диффузоры и решётки тоже встают в ячейки. Их количество считают по воздухообмену помещения, а не по площади потолка. Важно, чтобы диффузор не упирался в несущий профиль и имел доступ для обслуживания. Если вентиляция уже спроектирована, привяжите её к сетке 600×600 до закупки профиля.

Нагрузка от светильников и вентиляции распределяется по каркасу. Тяжёлые приборы крепят не только к плите, но и к отдельным подвесам или к базовому перекрытию. При расчёте это добавляет точки крепления и может увеличить количество подвесов на 10–20% в зонах с оборудованием.

Практический порядок: сначала разметьте сетку, затем расставьте светильники и диффузоры, и только потом считайте профиль и подвесы. Так вы избежите переделок. Если планируете датчики движения, громкоговорители или камеры, добавьте их в раскладку сразу — они тоже занимают ячейки.

• Светильники — в ячейки 600×600 без подрезки плиты.
• Диффузоры вентиляции — по расчёту воздухообмена.
• Тяжёлые приборы — отдельные подвесы к перекрытию.
• Раскладка сетки — до закупки профиля и плит.
• Датчики и громкоговорители — в общую схему ячеек.
• Запас подвесов в зонах с оборудованием — плюс 10–20%.

Перед расчётом потолка армстронг помещение нужно подготовить и обмерить. Стены должны быть оштукатурены или хотя бы очищены от отслаивающихся покрытий в зоне примыкания направляющего профиля. Пыль и неровности не дадут выставить ровную линию горизонта.

Проверьте базовое перекрытие: перепады и трещины влияют на длину подвесов. Если перепад большой, часть подвесов будет длиннее, и это нужно учесть в расчёте. Заодно освободите помещение от мебели и коробок — они мешают отбивке уровня и монтажу.

Заранее решите, где будут коммуникации: электрика, вентиляция, слаботочка. Все выводы лучше сделать до установки каркаса. Если что-то не готово, отметьте это в чек-листе и вернитесь к расчёту после устранения.

Финальный шаг — контрольный замер после подготовки. Только по нему считают профиль, подвесы и плиты. Если сомневаетесь в геометрии или высоте, вызовите замерщика: выезд по Москве и области бесплатный, телефон 8 495 211 66 72, график пн-вс 9:00-20:00.

• Очистить стены в зоне примыкания профиля.
• Проверить перепады базового перекрытия.
• Освободить помещение от мебели и хлама.
• Вывести электрику, вентиляцию и слаботочку заранее.
• Сделать контрольный замер после подготовки.
• Зафиксировать высоту потолка и точку горизонта.
