Направляющая для подвесного потолка — Кассетные, панельные и прочие системы

Направляющая — это несущий профиль, на который опираются кассеты 600×600 или 600×1200 мм. От того, как выставлена эта линия, зависит геометрия всей плоскости: перекос даже в 2–3 мм на длине 10 метров заметен визуально и мешает укладке плит.

В сравнении с реечными и натяжными системами кассетный потолок на направляющих даёт предсказуемый доступ к запотолочному пространству. Каждую плиту можно снять отдельно, не демонтируя каркас. Это важно для офисов и магазинов, где часто меняют разводку или добавляют светильники.

Главный минус — направляющая требует ровного базового перекрытия или системы подвесов с регулировкой. Если плита перекрытия имеет перепад более 30–40 мм, придётся выравнивать подвесами, а это дополнительный объём скрытых работ.

По стоимости кассетная система обычно дороже простого гипсокартонного потолка, но дешевле в обслуживании: замена повреждённой плиты занимает минуты и не требует шпаклёвки и покраски.

Когда подходит: офисы open space, коридоры, торговые залы, медицинские учреждения. Когда нет: жилые комнаты с низкими потолками и помещения, где важна бесшовная поверхность.

• Плюс: быстрый доступ к коммуникациям через съёмные кассеты
• Плюс: ремонтопригодность — замена плиты без демонтажа каркаса
• Минус: требуется точная разметка и регулируемые подвесы
• Минус: видимые линии каркаса при открытой системе
• Подходит для помещений с высотой потолка от 2,6–2,7 м
• Не подходит для сложных криволинейных форм без спецпрофиля

Скрытые работы — это всё, что останется за кассетами: разметка, крепление подвесов, прокладка кабеля, установка закладных под светильники и вентиляцию. Ошибки на этом этапе проявляются уже после сдачи объекта, когда потолок собран.

Разметку уровня ведут лазерным или гидроуровнем по всему периметру помещения. Направляющую крепят к стенам дюбелями с шагом, который уточняется у менеджера в зависимости от материала основания и веса системы.

Подвесы ставят с шагом, рассчитанным под нагрузку: для минераловолокна и алюминия он различается. Если шаг завысить, направляющая со временем провиснет, и стыки кассет разойдутся.

Кабельные трассы укладывают в гофру или лоток и крепят к перекрытию независимо от каркаса. Так при замене светильника не придётся трогать несущий профиль.

Все скрытые узлы желательно сфотографировать до укладки кассет. Это упрощает поиск закладных при последующем обслуживании и монтаже нового оборудования.

• Проверка геометрии помещения и перепадов перекрытия
• Разметка нулевого уровня по периметру
• Крепление направляющей к стенам с проектным шагом
• Установка регулируемых подвесов и несущих профилей
• Прокладка электрики в гофре с отдельным крепежом
• Фотофиксация скрытых узлов до укладки кассет

Светильники в кассетном потолке удобнее всего ставить вместо целой плиты — на её место. Это сохраняет несущую способность направляющей и не требует резки кассеты.

Мощность и количество приборов рассчитывают по нормам освещённости для конкретного типа помещения: офис, коридор, торговый зал и палата требуют разного уровня. Точные значения уточните у менеджера или в проекте.

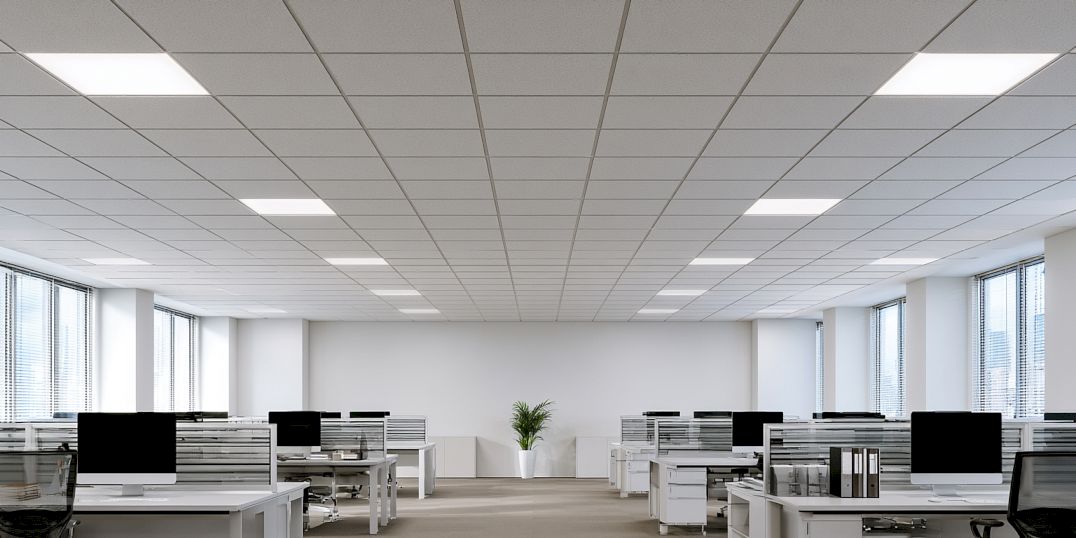

Для офисов чаще берут светодиодные панели 600×600 мм, которые встают в модуль без дополнительных кронштейнов. В коридорах и санузлах применяют точечные светильники с закладными, установленными на этапе скрытых работ.

Аварийное и эвакуационное освещение монтируют на отдельных линиях, независимых от рабочего света. Их кабель также прокладывают до укладки кассет.

Если планируется несколько сценариев света, на этапе монтажа направляющей закладывают дополнительные группы проводов и места под драйверы.

• Светильник ставится вместо кассеты, а не режет её
• Для офисов подходят панели формата 600×600 мм
• Аварийный свет — отдельная линия питания
• Драйверы размещают в запотолочном пространстве
• Закладные под точечные приборы делают заранее
• Схему групп согласуют до монтажа каркаса

Вопрос: Почему кассеты не встают в модуль и зазор по краям разный? Ответ: Скорее всего, направляющая выставлена с перекосом или шаг подвесов завышен. Проверьте уровень по всей длине и при необходимости отрегулируйте подвесы.

Вопрос: Появилась волна на потолке через несколько месяцев после монтажа. Ответ: Это признак провисания несущего профиля из-за недостаточного числа подвесов или слабого крепежа. Усильте подвесную систему и перепроверьте шаг.

Вопрос: Слышен скрип и щелчки при перепадах температуры. Ответ: Так ведёт себя металлический каркас, если нет компенсационных зазоров у стен. Оставьте технологический зазор и используйте крепёж, рекомендованный производителем системы.

Вопрос: Как заменить одну плиту, не разбирая весь потолок? Ответ: Кассета снимается вручную или с помощью присоски, соседние элементы не трогаются. Главное — не деформировать направляющую при извлечении.

• Кассеты не встают в модуль — проверьте уровень направляющей
• Волна на плоскости — мало подвесов или слабый крепёж
• Скрип каркаса — нет зазора у стен
• Провис стыка — завышен шаг подвесов
• Замена плиты — снятие одной кассеты без демонтажа

В коридорах больниц, торговых галереях и офисных холлах потолок испытывает постоянные нагрузки: вибрацию от тележек, поток воздуха от вентиляции, частые касания при уборке. Направляющая здесь работает как силовой элемент, поэтому её креплению уделяют особое внимание.

Для таких зон чаще выбирают металлические или алюминиевые кассеты: они менее восприимчивы к влажной уборке и механическим касаниям, чем минераловолокно. Скрытый каркас уменьшает число видимых стыков и упрощает уход.

Шаг подвесов в проходных зонах принимают меньше, чем в кабинетах, — это компенсирует динамические нагрузки. Точные значения зависят от веса кассеты и уточняются у менеджера.

Отдельно продумывают ревизионные доступы: в коридорах часто меняют датчики, камеры и светильники. Направляющая с открытой системой упрощает такие работы.

Для магазинов важно, чтобы потолок не бликовал и не отвлекал от товара. Матовые металлические кассеты в этом смысле практичнее глянцевых.

• Металл и алюминий устойчивее к уборке и касаниям
• Уменьшенный шаг подвесов под динамические нагрузки
• Скрытый каркас сокращает число видимых стыков
• Ревизионный доступ под датчики и камеры
• Матовые кассеты не дают бликов в торговом зале
• Вентиляционные решётки ставят вместо кассеты

В санузлах, душевых и технических комнатах кассетный потолок собирают на металлических или алюминиевых плитах: они не боятся влажной уборки и перепадов температуры. Минераловолокно в таких условиях не применяют.

Направляющую и подвесы выбирают с защитным покрытием, устойчивым к коррозии. Крепёж также берут влагостойкий — обычные саморезы со временем ржавеют и оставляют следы на кассетах.

Вентиляцию в мокрых зонах проектируют заранее: решётку ставят вместо кассеты, а гибкий воздуховод крепят к перекрытию, а не к каркасу. Так вибрация не передаётся на плоскость потолка.

Все зазоры у стен герметизируют, чтобы влага не уходила в запотолочное пространство и не конденсировалась на профиле.

Точный набор материалов под конкретное помещение подбирает менеджер после замера — здесь важны площадь, высота и тип вентиляции.

• Только металл или алюминий, без минераловолокна
• Влагостойкий крепёж и защитное покрытие профиля
• Вентрешётка вместо кассеты, воздуховод к перекрытию
• Герметизация зазоров у стен
• Регулярная ревизия запотолочного пространства
• Подбор материалов после бесплатного замера
