Подвесные конструкции — Кассетные, панельные и прочие системы

Кассетные потолки относят к подвесным системам, где плоскость собирается из модулей 600×600 или 600×1200 мм. При монтаже важно правильно подготовить базовое перекрытие: разметить оси, выставить единый горизонт и закрепить несущие элементы с учётом будущих нагрузок.

Скрытые работы — это не только крепёж, но и прокладка инженерных коммуникаций в запотолочном пространстве. Если кабели, воздуховоды или трубы проходят над каркасом, их фиксируют до установки плит, чтобы потом не демонтировать собранный потолок.

Отдельное внимание — точкам крепления. В бетон используют анкер-клинья, в пустотелые плиты — химические анкеры или специальные дюбели, подобранные по материалу основания. Шаг подвесов и тип профиля рассчитывают так, чтобы исключить провисание и подвижность конструкции.

Все скрытые узлы стоит фиксировать на фото до закрытия плитами: это упрощает приёмку, сервисное обслуживание и последующие изменения. Если планируется ревизия коммуникаций, заранее предусматривают люки или съёмные модули.

• Проверка геометрии помещения и разметка осей под каркас.
• Крепление подвесов с учётом материала перекрытия.
• Прокладка и фиксация кабелей, воздуховодов, труб до монтажа плит.
• Фотофиксация скрытых узлов и коммуникаций.
• Организация ревизионных люков в местах обслуживания.
• Контроль горизонта натянутым шнуром или лазером.

Несущая способность кассетного потолка зависит от двух элементов: подвесов и профилей. Подвесы передают нагрузку на перекрытие, а профили формируют плоскость и удерживают модули. Для скрытого каркаса плиты заходят в паз профиля, для открытого — укладываются на полку.

Шаг подвесов подбирают по проекту и весу плит: для минераловолокна он обычно больше, для металла и алюминия — меньше. Экономить на подвесах не стоит: именно они определяют, насколько стабильно потолок будет держать геометрию при перепадах температуры и влажности.

Профили выпускают из стали с антикоррозионным покрытием. Для влажных зон и помещений с санобработкой применяют варианты с усиленной защитой. Если помещение большое, предусматривают компенсационные зазоры у стен, чтобы конструкция не деформировалась.

Скрытый каркас даёт более ровную плоскость и аккуратные стыки, открытый — удобнее в обслуживании и дешевле по комплектации. Выбор зависит от задачи: офис, магазин, коридор или медицинское помещение.

• Подвесы с регулировкой по высоте для точного горизонта.
• Несущие и поперечные профили под размер плиты.
• Скрытый каркас для ровной плоскости без видимых швов.
• Открытый каркас для быстрого доступа к запотолочному пространству.
• Компенсационные зазоры у стен для подвижек конструкции.
• Антикоррозионное покрытие профилей для влажных зон.

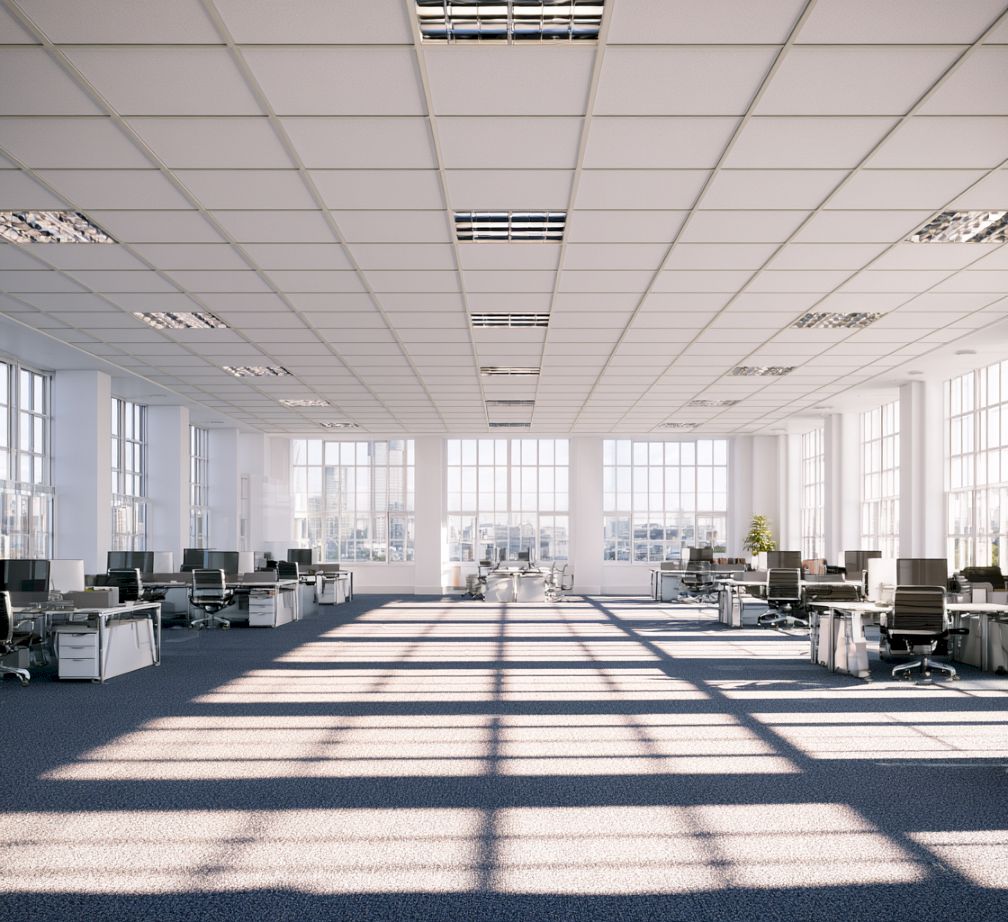

Кассетный потолок удобен тем, что светильники и диффузоры вентиляции встраиваются вместо плит или монтируются в модуль. Это сохраняет ритм плоскости и не требует подрезки соседних кассет. Главное — заранее согласовать расположение точек с проектом освещения и вентиляции.

Вес светильника должен соответствовать несущей способности каркаса. Тяжёлые приборы крепят не к профилю, а к отдельным подвесам или к перекрытию, чтобы не перегружать плоскость. Для растровых светильников 600×600 обычно достаточно штатного модуля.

Вентиляционные диффузоры и решётки подключают к воздуховодам до установки плит. Если воздуховод проходит над каркасом, его фиксируют отдельно, чтобы вибрация не передавалась на потолок. Для больших помещений проектируют несколько точек забора и подачи воздуха.

Электрику разводят с запасом по длине, чтобы при обслуживании можно было извлечь светильник без натяжения провода. Соединения выполняют в клеммниках или гильзах, а не скрутками. После монтажа проверяют работу всех групп освещения.

• Расположение светильников и диффузоров согласуют до монтажа.
• Тяжёлые приборы крепят к перекрытию или отдельным подвесам.
• Воздуховоды фиксируют до установки кассет.
• Электрические соединения — в клеммниках или гильзах.
• Запас провода для извлечения светильника при сервисе.
• Проверка всех групп освещения после сборки потолка.

Акустический комфорт в офисе или магазине зависит не только от плит, но и от запотолочного пространства. Кассетные потолки с минераловолокном снижают уровень шума за счёт пористой структуры, а металлические и алюминиевые модули сами по себе акустику почти не улучшают.

Если нужен выраженный эффект, в запотолочное пространство укладывают звукопоглощающий слой. Важно не перекрывать вентиляционные зазоры и не создавать замкнутых камер, которые могут конденсировать влагу. Материал подбирают с учётом пожарных требований объекта.

Для снижения ударного шума между этажами помогает развязка каркаса: подвесы с виброизолирующими вставками и отсутствие жёстких связей с инженерными коммуникациями. Это особенно актуально в медицинских и учебных зданиях.

Точные цифры звукопоглощения зависят от конкретной плиты и конструкции перекрытия. Их уточняйте у менеджера по характеристикам выбранной системы — универсальных значений для всех кассетных потолков нет.

• Минераловолокно работает как акустический поглотитель.
• Металл и алюминий сами по себе не улучшают акустику.
• Звукопоглощающий слой укладывают в запотолочное пространство.
• Виброизолирующие подвесы снижают ударный шум.
• Не перекрывать вентиляционные зазоры и не создавать замкнутых камер.
• Характеристики уточнять по конкретной плите у менеджера.

В больницах и поликлиниках к потолкам предъявляют повышенные требования: гладкая моющаяся поверхность, устойчивость к дезинфектантам и удобство обслуживания. Кассетные системы с металлическими или алюминиевыми плитами подходят для коридоров, операционных и процедурных.

Скрытый каркас даёт минимум стыков, где может скапливаться пыль. Открытый каркас проще в санитарной обработке и позволяет быстро заменить повреждённый модуль без демонтажа всей плоскости. Выбор зависит от класса помещения и регламента уборки.

Важно, чтобы материал плит и профилей допускал влажную уборку и контакт с моющими средствами. Конкретный перечень допустимых составов и требования к покрытию уточняйте у менеджера — они зависят от выбранной системы и нормативов учреждения.

Инженерные коммуникации над потолком должны быть доступны для ревизии. Для этого предусматривают люки или съёмные кассеты в зонах вентиляции, электрики и медицинских газов. Все скрытые узлы фиксируют на фото до закрытия.

• Гладкая моющаяся поверхность плит.
• Устойчивость к дезинфицирующим составам.
• Минимум стыков и пылесборных зон.
• Быстрая замена модуля без демонтажа плоскости.
• Ревизионные люки в зонах коммуникаций.
• Согласование покрытия с регламентом учреждения.

Кассетные потолки собирают из модулей стандартных размеров, что упрощает проектирование и замену плит. Основные форматы — 600×600 и 600×1200 мм. Первый используют в офисах, магазинах и кабинетах, второй — в коридорах и линейных зонах, где важно вытянуть плоскость.

Материал плиты определяет вес, внешний вид и условия эксплуатации. Минераловолокно даёт акустический комфорт, металл и алюминий — прочность и влагостойкость. Каркас бывает скрытым и открытым: это влияет на внешний вид и удобство обслуживания.

Стоимость зависит от материала плит, типа каркаса, площади и сложности помещения. В таблице — ориентировочные диапазоны, точную смету считает менеджер после замера. Выезд замерщика по Москве и области бесплатный.

При заказе учитывайте запас плит на подрезку и замену — обычно достаточно нескольких процентов от площади. Для больших объектов запас согласуют отдельно с учётом логистики и сроков поставки.

• Формат 600×600 мм — базовый для офисов и кабинетов.
• Формат 600×1200 мм — для коридоров и линейных зон.
• Минераловолокно — акустика и лёгкий вес.
• Металл и алюминий — прочность и влагостойкость.
• Скрытый каркас — ровная плоскость без видимых швов.
• Открытый каркас — быстрый доступ к коммуникациям.
