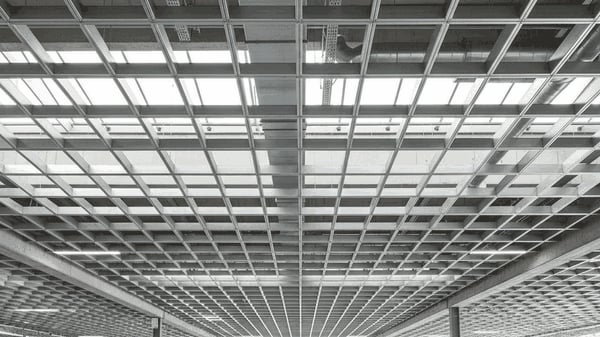

Как организовать направленный воздухораспределитель (диффузор) в «Грильято»?

Диффузор в «Грильято» ставят двумя способами: врезают в ячейку решётки либо выносят над ней на отдельной раме. Первый вариант используют, когда поток должен идти строго вниз, второй — когда нужно сместить струю в сторону или обойти коммуникации за потолком.

Порядок работ такой: сначала согласуют положение диффузора с вентиляцией и запотолочным пространством, затем размечают ячейку, усиливают подвесную систему в этой зоне и только потом монтируют сам воздухораспределитель.

Нюанс: если диффузор попадает на светильники в потолке, датчики и спринклеры, их придётся сдвигать. Ревизионный доступ к узлу вентиляции тоже закладывают заранее — иначе обслужить систему будет сложно.

На итог влияет тип конструкции: ячейка «Грильято» имеет фиксированный шаг, и не каждый диффузор в неё встаёт без подрезки или переходной рамки. Геометрия помещения тоже важна — в узких коридорах поток направляют вдоль стены, а не вниз.

Материалы решётки и воздуховода должны сочетаться: металл разной толщины по-разному ведёт себя при вибрации от вентиляции в потолке. Освещение и сплит-система задают свои точки, которые нельзя перекрывать струёй воздуха.

Чем плотнее занято запотолочное пространство кабель-каналами и воздуховодами, тем аккуратнее нужно планировать монтаж потолка — иногда диффузор выносят на раму, чтобы не резать несущие элементы решётки.

Считается, что диффузор можно поставить в любую ячейку по ходу монтажа. На самом деле положение привязывают к инженерии потолка ещё на этапе проекта, иначе поток бьёт в светильник или в балку.

Частая ошибка — экономия на подвесах в зоне диффузора: вибрация постепенно расшатывает каркас, появляются щели и скрип. Ещё один промах — отсутствие ревизионного доступа, из-за чего чистка и балансировка системы превращаются в разбор потолка.

Бывает, что диффузор ставят вплотную к датчикам и спринклерам — струя сбивает показания и мешает срабатыванию. Проверяйте зазоры до монтажа.

Сравним два подхода по практическим критериям. Врезка в ячейку даёт аккуратный внешний вид и минимальный зазор, но требует точного совпадения размеров диффузора и шага решётки «Грильято».

Рама над решёткой проще в монтаже и позволяет смещать поток, однако съедает часть запотолочного пространства и заметна визуально. Для помещений с плотной инженерией потолка это часто единственный выход.

Если важна эстетика и поток идёт вниз — выбирайте врезку. Если нужно обойти кабель-каналы или сплит-систему — берите раму. Окончательное решение принимают после замера.

Расчёт начинают с площади потолка: плиты или рейки берут по фактическим размерам помещения, а запас на подрезку закладывают примерно 5–10% — точнее зависит от геометрии и количества врезок.

Профили и подвесы считают по шагу каркаса, но в зоне диффузора добавляют усиление: дополнительные подвесы или анкеры, чтобы нагрузка не ложилась на соседние элементы. Крепёж берут с запасом на 10–15% — мелочь, которая часто заканчивается в разгар монтажа.

Отдельно считают переходные рамки и крепления под воздухораспределитель. Точные объёмы под ваш объект уточните у менеджера — они зависят от шага решётки и типа диффузора.
