Схема потолка армстронг

Схема потолка армстронг — это каркас из несущих и поперечных профилей Т-24, который собирается в модульную решётку с ячейкой 600×600 мм. От того, насколько точно выставлен каркас по уровню, зависит не только внешний вид, но и срок службы всей конструкции. Перекосы приводят к тому, что кассеты начинают «играть», а стыки расходятся.

Монтаж начинается с разметки горизонта и крепления пристенного уголка по периметру. Затем выставляются подвесы, задающие плоскость будущего потолка. Каждый несущий профиль подвешивается с шагом, который рассчитывается под конкретную нагрузку — светильники, вентиляционные решётки, датчики.

Мы даём гарантию на монтаж 3 года. Это означает, что если по нашей вине каркас просядет или соединения разойдутся, мы устраним проблему бесплатно. Гарантия не распространяется на деформации, вызванные затоплением или механическим воздействием.

Работаем в Москве и Московской области, выезд замерщика бесплатный. График приёма заявок — пн-вс с 9:00 до 20:00, телефон 8 495 211 66 72. Перед началом работ менеджер согласует схему раскладки и точки вывода коммуникаций.

• Разметка уровня по лазерному построителю и крепление пристенного уголка
• Установка подвесов с расчётным шагом под нагрузку
• Сборка несущих профилей Т-24 и поперечных элементов
• Выверка плоскости каркаса до укладки кассет
• Монтаж светильников и инженерных элементов в ячейки
• Укладка плит и финишная проверка геометрии потолка

Каркас системы армстронг держится на двух типах элементов: несущих и поперечных профилях. Несущий профиль задаёт основное направление и несёт на себе вес кассет и оборудования. Поперечные профили вставляются в него и формируют замкнутую ячейку. Без обоих элементов модульная сетка не соберётся.

Подвесы соединяют профиль с перекрытием. Их тип и шаг зависят от материала основания — бетон, металл или дерево. На каждом подвесе есть регулировка по высоте, которая позволяет вывести каркас в одну плоскость даже при неровном потолке.

Важно не путать профиль Т-24 с более лёгкими системами: он рассчитан на стандартную кассету 600×600 мм и типовые нагрузки офисного или торгового помещения. Для тяжёлого оборудования в ячейку ставятся дополнительные точки крепления к основанию.

Крепёж подбирается под материал перекрытия: анкер-клин для бетона, саморез по металлу для профильных листов, дюбель для кирпича. Экономия на подвесах приводит к провисанию каркаса уже в первые месяцы эксплуатации.

• Несущий профиль Т-24 — основной силовой элемент каркаса
• Поперечный профиль — формирует ячейку 600×600 мм
• Подвес с регулировкой по высоте — выставляет плоскость
• Пристенный уголок — задаёт контур по периметру
• Крепёж под материал перекрытия — анкер, дюбель или саморез
• Дополнительные точки крепления под тяжёлое оборудование

Модульная схема армстронг не ограничивает оформление — она задаёт сетку, внутри которой можно менять наполнение. Кассеты бывают с разной фактурой и цветом, а часть ячеек заменяется на декоративные вставки. За счёт этого один и тот же каркас даёт разный визуальный результат.

Простой приём — комбинация кассет двух оттенков в шахматном порядке или полосами. Это разбивает монотонную плоскость и визуально зонирует помещение без дополнительных конструкций. Цвет каркаса подбирается под кассеты, чтобы профиль не выделялся.

Вместо кассет в ячейки ставятся решётки, светопрозрачные вставки или сплошные декоративные панели. Светильники, встроенные в модуль, тоже работают как элемент оформления: ровный ряд светильников подчёркивает геометрию потолка.

Если нужен нестандартный рисунок, схему раскладки прорабатывают заранее, до монтажа. Так проще распределить декоративные элементы и не резать кассеты в случайных местах. Консультацию по вариантам можно получить по телефону 8 495 211 66 72.

• Комбинация кассет разных оттенков в шахматном порядке
• Полосовая раскладка для визуального зонирования
• Декоративные решётки и вставки вместо стандартных плит
• Подбор цвета профиля под тон кассет
• Ряды встроенных светильников как элемент геометрии
• Предварительная проработка нестандартной раскладки

В медучреждениях к потолку предъявляют больше требований, чем в офисе. Поверхность должна выдерживать регулярную влажную уборку и обработку дезинфицирующими средствами. Поэтому кассеты подбираются с учётом того, как они переносят контакт с влагой и моющими составами.

Второй момент — доступ к коммуникациям. Над потолком проходят воздуховоды, кабельные трассы, запорная арматура. Модульная схема армстронг удобна тем, что любую кассету можно снять и получить доступ к нужному участку без демонтажа всего полотна.

Третий фактор — герметичность примыкания по периметру и в местах установки инженерных элементов. В помещениях, где важна чистота воздуха, щели между кассетой и профилем нежелательны. Для таких зон применяют специальные решения, конкретный тип уточняйте у менеджера.

Светильники и вентиляционные решётки встраиваются в ячейки 600×600 мм, что упрощает планирование освещения палат и кабинетов. Схему раскладки согласуют с учётом расположения медицинского оборудования и рабочих зон.

• Кассеты, рассчитанные на влажную уборку и обработку
• Съёмные модули для быстрого доступа к коммуникациям
• Минимальные зазоры в примыканиях по периметру
• Встроенные светильники в стандартные ячейки
• Учёт расположения оборудования при раскладке
• Согласование схемы до начала монтажа

Основа схемы армстронг — модуль 600×600 мм. Из этих ячеек собирается вся плоскость потолка, а размеры помещения подгоняются под сетку пристенным уголком и подрезкой крайних кассет. Чем ближе геометрия комнаты к кратности 600 мм, тем меньше подрезки и отходов.

Несущие профили идут в одном направлении с фиксированным шагом, поперечные — перпендикулярно им. Пересечение двух направлений даёт ту самую ячейку, в которую встаёт кассета. Если шаг сбит, кассета не сядет в проём без зазоров.

Расчёт начинают от центра помещения или от одной из стен — зависит от того, где важнее ровный ряд. Привязка к центру даёт симметричную подрезку по двум сторонам, привязка к стене — целые кассеты у одной стены и подрезка у противоположной.

Подрезка крайних элементов выполняется по месту, с учётом зазора у пристенного уголка. Этот зазор компенсирует неровности стен и температурные подвижки. Точные размеры под ваше помещение замерщик снимет бесплатно.

• Базовый модуль сетки — 600×600 мм
• Несущие профили с фиксированным шагом в одном направлении
• Поперечные профили перпендикулярно несущим
• Привязка раскладки к центру или к стене помещения
• Подрезка крайних кассет по месту
• Технологический зазор у пристенного уголка

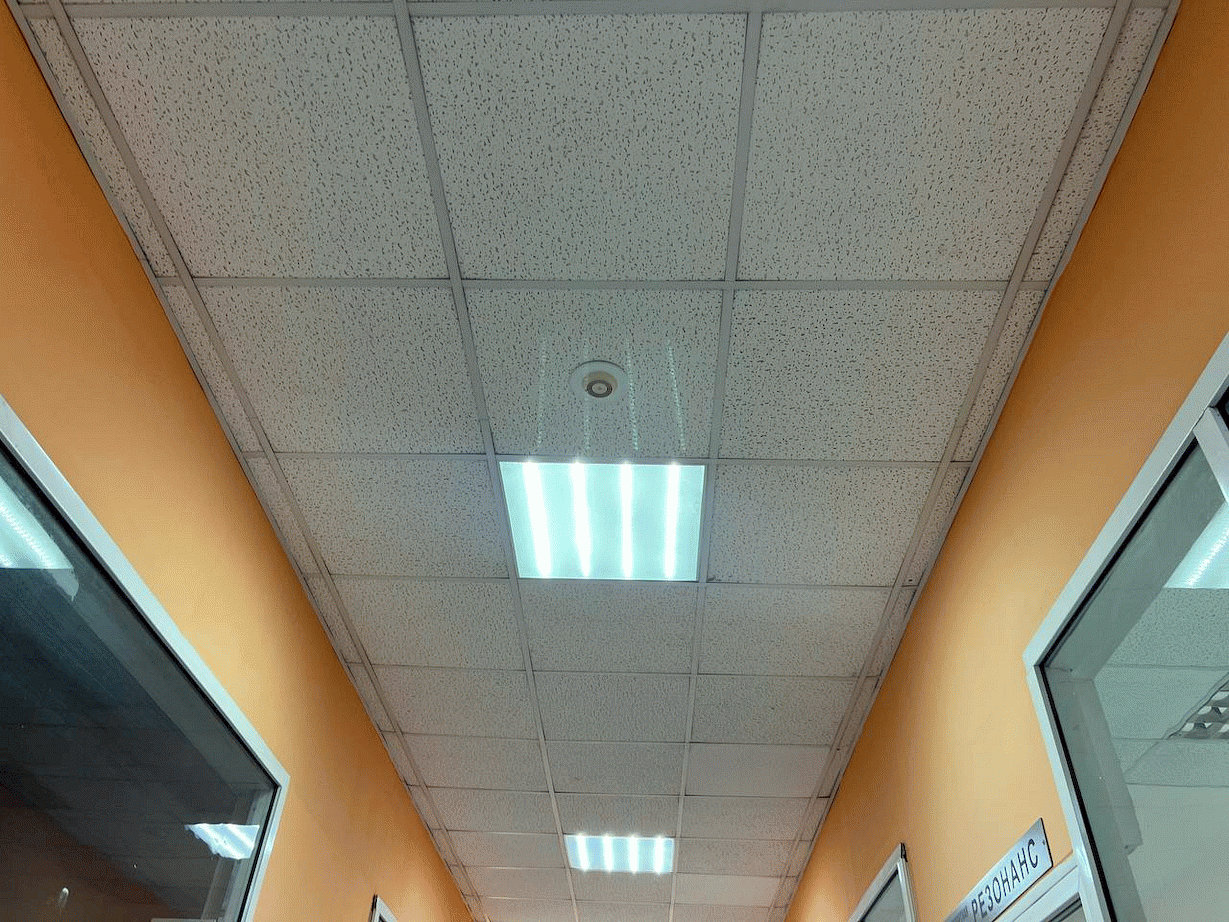

В торговых центрах, коридорах и холлах потолок работает в усиленном режиме. Через него проходят потоки людей, часто меняется инженерная начинка, а уборка ведётся регулярно и интенсивно. Схема армстронг здесь удобна тем, что любой модуль обслуживается точечно.

Главная нагрузка — не вес кассет, а оборудование в ячейках: светильники, датчики, камеры, решётки вентиляции. Под каждую точку ставится дополнительное крепление к основанию, чтобы вес не передавался на профиль. Это особенно важно на длинных линиях каркаса.

В проходных зонах чаще случаются локальные повреждения — задели кассету при переноске груза или при ремонте. Модульная схема позволяет заменить одну плиту, не трогая остальное полотно. Запас кассет на объекте упрощает такие замены.

Раскладку в больших залах планируют с учётом линий освещения и расположения витрин. Ровные ряды светильников и одинаковый шаг ячеек дают аккуратный вид на большой площади. За консультацией по схеме звоните по телефону 8 495 211 66 72.

• Дополнительное крепление под каждое оборудование в ячейке
• Точечная замена повреждённой кассеты без демонтажа полотна
• Запас плит на объекте для оперативного ремонта
• Раскладка с привязкой к линиям освещения и витринам
• Учёт интенсивной уборки при выборе кассет
• Планирование доступа к инженерным трассам
